扭力扳手測試儀示圖與各部件名稱
時間: 2014-10-06 18:15 瀏覽次數：
扭力扳手測試儀是檢定扭力扳手和扭力起子的專用設備。本公司扭力扳手測試儀主要用于檢測各種定力式扭力扳手，數顯式扭力扳手、預置式扭力扳手、扭力起子、螺絲刀和各種涉及擰緊力的儀器和產品。扭力扳手測試儀廣泛應用于電氣制造、機械制造、汽車輕工和專業科
扭力扳手測試儀是檢定扭力扳手和
扭力起子的專用設備。本公司
扭力扳手測試儀主要用于檢測各種定力式扭力扳手，數顯式扭力扳手、
預置式扭力扳手、扭力起子、螺絲刀和各種涉及擰緊力的儀器和產品。扭力扳手測試儀廣泛應用于電氣制造、機械制造、汽車輕工和專業科研和檢測行業。
扭力扳手測試儀各部件名稱：
底板：
顯示器：可設置和顯示扭力值；
顯示器視角調節鈕：
機殼：
螺桿：
高度調節鈕：可調節平臺高度使被測扭力扳手處于水平狀態，如不在水平狀態可能會(huì )導致測量誤差；
把手：用于搬動儀器；
水平受力桿：
左右調節鈕：調節測試平臺使其適合被測扭力扳手的臂長，也可調節測試平臺的方向以適應扭力扳手的正反向測量；
驅動手輪：給被測扭力扳手加載或卸載；
100N.m傳感器受力頭：出廠時根據扭力扳手方頭尺寸配備3個轉換測試頭；
1000N.m傳感器受力頭：；
RS232連接孔：可連接電腦（此功能出廠時不配，用戶需另行購買此功能的儀器）；
電源開關【POWER】：
電源插座(AC220V)：
安裝后蓋板：打開后蓋板能對儀器進行校準，嚴禁非專業人員拆卸該板！

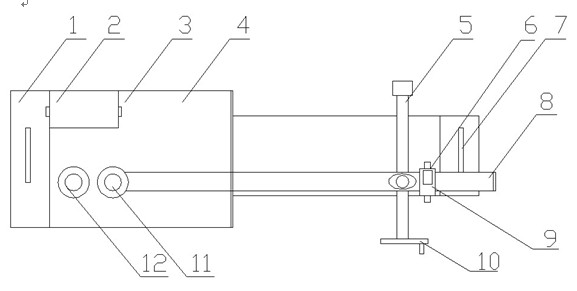

扭力扳手測試儀各部件示圖
●顯示器中間部分顯示窗可顯示當前的扭力值,右邊的三個指示燈分別表示三種測量單位,左邊的三個指示燈：TRACK燈亮表示測量模式在跟蹤狀態,PEAK燈亮表示測量模式在峰值保持狀態,ALARM燈亮表示超限報警；按鍵上面的A燈亮表示此時為1000N.m量程測試，按鍵上面的B燈亮表示此時為100N.m量程測試。儀表機殼頂上的紅色開關按下為選擇100N.m量程，彈出為選擇1000N.m量程。
●顯示器下排的按鍵功能如下：
【RESET】 復位鍵，有兩種功能。在跟蹤“TRACK” 狀態起清零作用，可清除零點數字，使儀器清零；在峰值保持“PEAK”狀態起復位作用, 可清除峰值保持數據；
【MODE】 測量模式鍵，用于選擇跟蹤“TRACK” 狀態或峰值保持“PEAK”狀態, 每按一次該鍵狀態轉換一次，選中時在顯示器上有對應的指示燈點亮；峰值保持狀態即可以保持最大扭力值，該值可用【RESET】鍵清除；
【UNIT】 單位選擇鍵，每按一次該鍵,可分別選定lbf.in、kgf.cm、N.m單位,選中時對應的指示燈會(huì )點亮；
【PRINT 】 打印鍵，每按一次該鍵，輸出一次測量數據，可連接專用打印機或計算機（此功能需另外配置）；
【▲】 增值鍵，與【BZ】鍵配合使用,可設定報警值；
